On peut connecter sur la carte principale jusqu'à 8 potentiomètres. L'un est destiné au réglage de la vélocité. Les 7 autres pourront être utilisés pour le réglage des volumes, l'expression.



La pédale fonctionne avec une photorésistance (LDR) , son principe est simple. En fonction de l'intensité lumineuse, la valeur de la résistance varie. Ainsi à l'obscurité celle-ci (selon le modèle) peut atteindre 20 MΩ, tandis que à la lumière elle vaut 200 Ω.

C'est le mouvement de la pédale qui fait varier l'intensité lumineuse en obscurcissant la source lumineuse (ampoule 12 V continu alimentée par une ancienne alimentation de PC) placée non loin de la photorésistance.

Comment établir un montage potentiométrique (compatible pour la carte principale) avec cette photorésistance ?

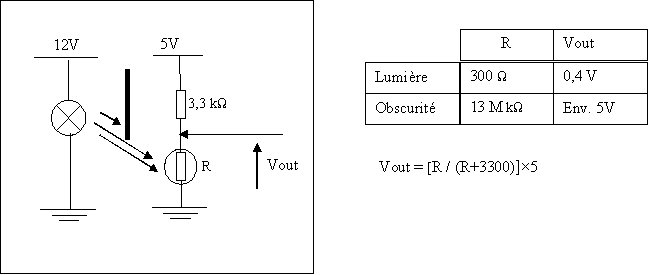

*En effectuant un montage diviseur de tension comme ci-dessous:

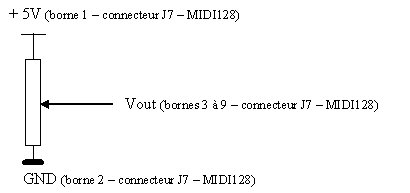

Ainsi le montage est équivalant à celui demandé par le constructeur :
