Pour le pédalier la modification est assez simple ! En effet celui-ci est connecté par un connecteur de type PCI (fig1.) à l' électronique de la console.

Ainsi il suffit de recréer un connecteur (fig2.) qui connectera au nouveau système.

Comme pour les claviers, il est nécessaire de diviser l'ensemble des notes en groupes de 8. L'opération est encore plus facile, le commun n'étant pas une barre métalique mais un circuit imprimé. Avec un cuter, on peut proprement diviser la piste (visible sur la figure 2) toutes les 8 notes.

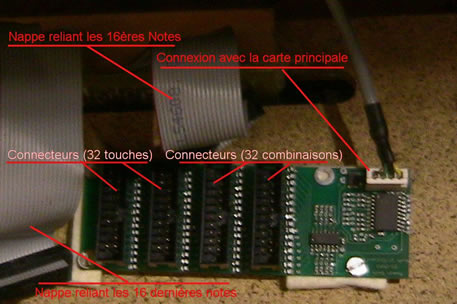

La nouvelle carte est une AMTX64, les diodes sont intégrées à cette dernière. Elle permet de gérer 32 notes (ici celles du pédalier) ainsi que 32 appels de combinaisons.



Nomenclature:

*1 carte AMTX64-EX fournie par R. SOWA

*1 cordon 4 fils fournies par R. SOWA (connexion à la carte principale)

*1 mètre de nappe 20 broches

*2 connecteurs 20 broches IDC

*Vis et rondelles isolantes pour la fixation







fig1. Connecteur reliant le pédalier à l' ancien système
